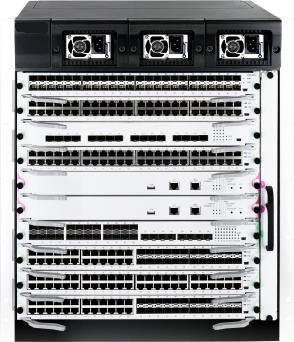

S7600-10H运营级框式核心交换机

产品特性

硬件参数

交换容量 27.6/153.6Tbps

包转发率 3600/48960Mpps

槽位数量 10

主控槽位 2

业务槽位数量 8

先进的硬件架构设计,业界领先的强大处理能力

面向40G平台设计,采用业界先进的分布式多级交换矩阵架构,搭载高性能的ASIC交换芯片和多核处理器,满足运营级核心设备的高性能、高容量、高密度及可拓展的要求。

支持向100GE端口的拓展能力。

运营级的高可靠性

基于HPS(Hitless Protection System)无中断保护系统,C7600-03H的关键器件,如系统主控单元、电源系统、风扇系统均采用冗余设计,所有系统模块均可热插拔,支持故障时无缝切换,无需人工干预。

C7600-10H支持STP/RSTP/MSTP协议,支持VRRP协议,同时支持环网保护,双上行主备链路保护,LACP链路聚合等简单高效的冗余保护机制。

支持ISSU(In-Service Software Upgrade)业务不中断系统升级,及GR(Graceful Restart)优雅重启for OSPF/BGP等路由协议,保证系统升级及主控切换时用户数据的不间断转发。

超高精度的BFD双向链路检测机制,通过和二、三层协议的联动,实现毫秒级的故障检测及业务恢复,极大程度地提高了网络系统的可靠性。

完善的以太网OAM机制,支持802.3ah、802.1ag和ITU-Y.1731,通过对网络运行状态的实时监控,实现对故障的快速检测与定位。

C7600-10H软硬件的高可靠性设计,满足电信级业务50ms的故障恢复时间要求,真正做到了运营级核心设备5个9(99.999%)的高可靠性。

创新的VSS虚拟化集群交换技术

C7600-10H支持VSS虚拟化集群交换技术,可以将多台物理设备虚拟化为逻辑上的一台设备,其虚拟系统的性能、可靠性、灵活性及管理相比于独立的物理设备具有无与伦比的优越性。

性能翻倍:虚拟化系统可以充分利用物理设备间的每一条链路,避免传统组网模型生成树协议对链路的阻塞,物尽其用,性能翻倍,最大程度保护原有链路投资。

高可靠性:基于先进的分布式处理技术,通过高效的跨物理设备链路聚合功能,实现逻辑控制平面、业务控制平面和业务数据平面的三平面分离,提供不间断的三层路由转发,避免了单点故障所造成的业务中断,极大地提高了虚拟系统的可靠性。

灵活性:C7600-10H支持业务卡堆叠,灵活配置堆叠方式。支持将虚拟集群系统的距离延伸至80KM,灵活方便,打破了传统集群技术的地域限制性。

易管理:整个虚拟系统实现单一IP统一管理,实际物理设备对用户透明,简化了对网络设备和网络拓扑的管理,大大提高了网络运营效率,从而有效降低运营维护成本。

丰富的业务特性

完善的二、三层组播路由协议,满足IPTV、多终端的高清视频监控和高清视频会议的接入需求;

齐备的三层路由协议,超大的路由表容量,满足各种类型的网络互联需求,可组建超大型的园区网、企业网和行业用户专网。

全面支持二、三层的MPLS VPN,可组建超大型的MPLS VPN核心网络,满足行业专网VPN用户、企业网VPN用户的接入需求。

全面的IPv6解决方案

全面支持IPv6协议族,支持IPv6邻居发现、ICMPv6、Path MTU 发现、DHCPv6等IPv6特性。

支持基于IPv6的Ping、Traceroute、Telnet、SSH、ACL等,满足纯IPv6网络设备管理及业务控制的需要。

支持MLD、MLD Snooping等IPv6组播特性,支持IPv6静态路由、RIPng、OSPFv3、BGP4+等IPv6三层路由协议,为用户提供完善的IPv6二、三层解决方案。

支持丰富的IPv4向IPv6过渡技术,包括:IPv6手工隧道、自动隧道、6to4隧道、ISATAP隧道等隧道技术,保证IPv4网络向IPv6网络的平滑过渡。

完善的安全机制

设备级安全防护:先进的硬件架构设计,硬件实现对报文的分级调度及保护,支持防范DoS、TCP的SYN Flood、UDP Flood、广播风暴、大流量等对设备的攻击;支持命令行分级保护,不同级别用户拥有不同管理权限;

完备的安全认证机制:支持IEEE 802.1x、Radius、Tacacs+等,可为用户提供完备的安全认证机制。

增强的业务安全机制:支持相关路由协议的明文或MD5认证,支持uRPF逆向路由查找技术,可有效控制非法业务;硬件级报文深度检测和过滤技术,支持对控制报文和数据报文的深度检测,从而有效隔离非法数据报文,提高网络系统的安全性。

创新的绿色环保设计

智能的电源管理系统:C7600-10H采用先进的电源系统架构设计,实现高效的电源转换支持设备在线状态检查电源监控、缓启动、单板顺序上电等功能,实时监测整机运行状态,智能调节,深度节能。

智能的风扇管理系统:智能风扇设计,支持自动调速及独立分区控制,有效降低转速、减少噪声,同时延长了风扇的使用寿命。

支持能效以太网功能,遵循国际标准IEEE 802.3az,有效降低了能源消耗。
